连接至外部设备
将外部设备连接至摄影机机身插孔。
当摄影机由交流电源适配器或 V 口电池供电时，仅为用于镜头连接的 12 针插孔、SDI OUT 插孔、HDMI OUT 插孔和 DC OUT 12 V 插孔提供输出。当摄影机由附带电池供电时，不提供任何输出。
- 用于镜头连接的 12 针插孔
- SDI OUT 插孔（BNC 型）
- HDMI OUT 插孔（A 型）
- TC IN/TC OUT 插孔（BNC 型）
- 局域网连接插孔
- Genlock 插孔（BNC 型）
- DC OUT 12 V 插孔
用于镜头连接的 12 针插孔
用 12 针镜头插孔连接镜头，以给镜头伺服供电。
SDI OUT 插孔（BNC 型）
当 监看设置 中的 SDI/HDMI输出设置 > SDI录制控制 选为 上 时，该插孔输出片段。使用 SDI/HDMI输出设置 可配置分辨率以及启用或禁用屏幕显示和控制信号。
HDMI OUT 插孔（A 型）
当 监看设置 中的 SDI/HDMI输出设置 > HDMI输出 选为 上 时，该插孔输出片段。使用 SDI/HDMI输出设置 可配置分辨率以及启用或禁用屏幕显示和控制信号。
TC IN/TC OUT 插孔（BNC 型）
从外部设备输入时间码同步信号或者输出同步信号。使用 时间编码设置 > 时间码接口 可切换该设置。
局域网连接插孔
用于连接局域网线的插孔（a通过有线局域网连接）。
Genlock 插孔（BNC 型）
当 录制 > 同步锁定 选为 开 时，该插孔将片段的相位与外部设备同步。
DC OUT 12 V 插孔

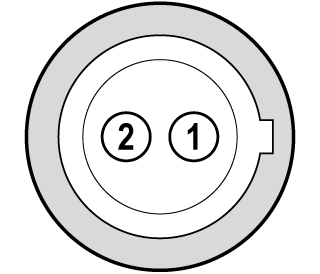

当摄影机开启时，它输出 12 V DC 电源。该插孔形状和插孔针脚排布如图所示。
AGround
B12V
图：插孔的前部
额定输出为 12 V，3 A。如果超过额定输出，则会停止输出。
可以连接 FGG.0B.302.CLAD35Z。
连接或断开设备之前，请先关闭摄影机。否则可能会导致摄影机停止工作。
请勿将针脚彼此短接或与摄影机外部短接，或对其施加电压。否则可能会损坏摄影机。
将设备连接至 DC OUT 12 V 插孔将导致 V 口电池更快地耗尽。
当使用 DC OUT 12 V 插孔时，建议您使用交流电源适配器或额定输出为 10 A 或更高的 V 口电池。
