PLマウントアダプター

PLマウントアダプターのシム交換

使用するレンズに適したシムに交換できます。

シムは手で触れないようにしてください。

以下の厚みのシムが同梱されています。

0.01 mm / 0.025 mm / 0.038 mm / 0.05 mm / 0.075 mm / 0.125 mm
PLマウントアダプターには、工場出荷時に厚み0.1 mmのシムが組み込まれています。

以下の寸法の六角レンチが同梱されています。

1.5 mm / 2 mm / 3 mm

バヨネットリングを取り外します。

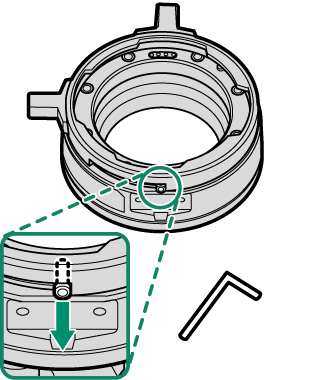

ストッパーのネジを付属の六角レンチ（1.5 mm）を使用して取り外します。

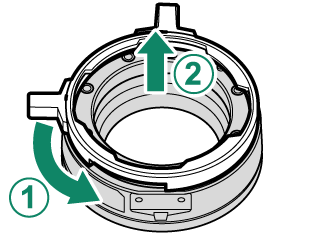

バヨネットリングを反時計回りに回して（A）、取り外します（B）。

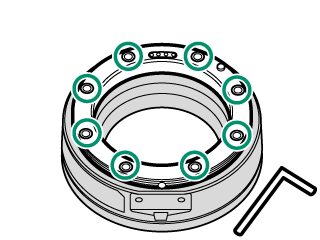

ネジ8カ所を付属の六角レンチ（2 mm）を使用して取り外します。

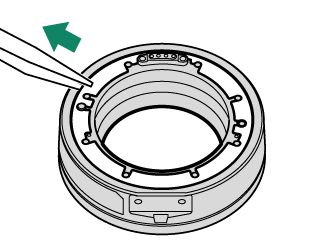

レンズマウントを取り外しシムをピンセットで取り除きます。
使用するレンズに適応したシムを選んでピンセットで取り付けます。

取り付けるシムの順番は、厚さが薄いシムから順に取り付け、最後に厚いシムを取り付けます。
レンズマウントを取り付けます。

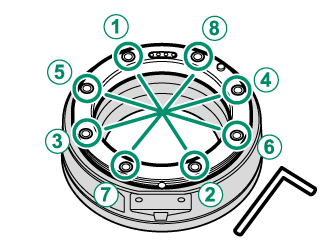

8カ所のネジを付属の六角レンチ（2 mm）を使用して図のように対角で順番に取り付けます。8カ所のネジは少し緩めに締めてください。
8カ所のネジを手順6の順番に増し締めします。

付属の六角レンチ（2 mm）で締めてください。トルクレンチを使用する場合は、トルクを0.36N・mに設定してください。

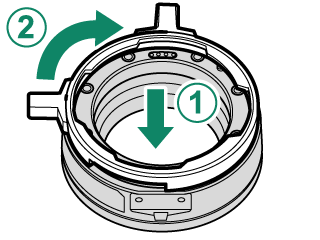

バヨネットリングをPLマウントアダプターに取り付け（A）、止まるまで時計回りに回します（B）。

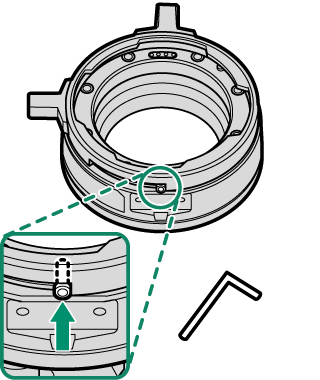

ストッパーネジ穴が見える位置まで半分ほど反時計周りに回し、ストッパーのネジを付属の六角レンチ（1.5 mm）で取り付けます。

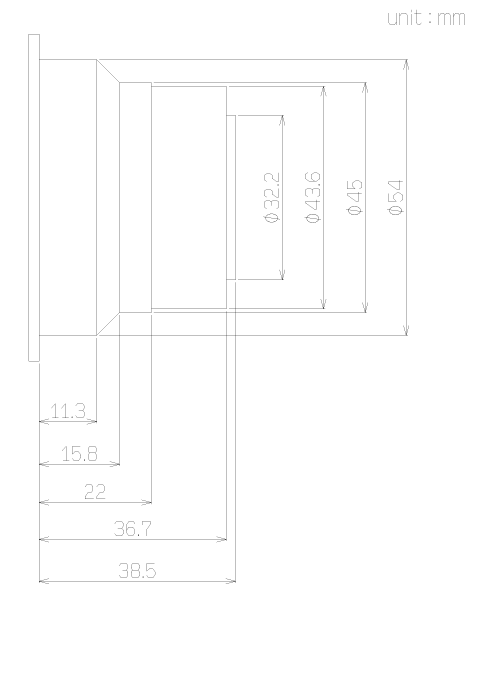

PLマウントレンズを使用する場合、ケガおよびカメラやレンズの損傷を防ぐため、次の寸法を超えないレンズのみを使用してください。
