外部機器との接続

カメラ本体の端子に外部機器を接続できます。

レンズ接続用12ピン端子、SDI OUT端子、HDMI OUT端子、DC OUT 12V端子は、カメラの電源がACパワーアダプターまたはVマウントバッテリーのときのみ出力します。同梱バッテリーのときは出力されません。

レンズ接続用12ピン端子

12ピン端子があるレンズと接続してレンズサーボの電源供給ができます。

SDI OUT端子（BNC型）

モニターのSDI/HDMI出力設定 > SDI出力をONにすると映像を出力できます。SDI/HDMI出力設定で解像度や画面表示、制御信号のオンとオフの設定ができます。

HDMI OUT端子（Type A）

モニターのSDI/HDMI出力設定 > HDMI出力をONにすると映像を出力できます。SDI/HDMI出力設定で解像度や画面表示、制御信号のオンとオフの設定ができます。

TC IN/TC OUT端子（BNC型）

外部機器が出力するタイムコードの同期信号を入力したり、同期信号を出力したりできます。タイムコード > タイムコード端子設定で設定を切り替えることができます。

LAN端子

LANケーブルを接続する端子です（a有線LANで接続）。

Genlock端子（BNC型）

レコーディング > GENLOCKをONにすると外部機器と映像の位相を合わせることができます。

DC OUT 12V端子

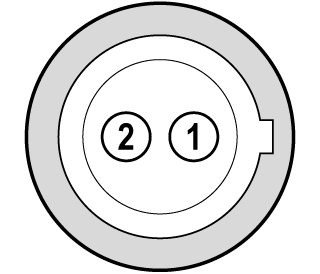

カメラの電源がオンのときに、12VのDC電源を出力します。コネクタ形状やピン端子の配置は図のとおりです。

AGround

B12V

図：コネクタの前面

定格出力は12V、3Aです。定格出力を超えた場合は出力を停止します。

FGG.0B.302.CLAD35Zが接続できます。

機器の接続や取り外しを行う前にカメラの電源をオフにしてください。電源がオンのまま行うとカメラの動作が停止する場合があります。

端子同士や端子とカメラの外装をショートさせたり、端子に電圧をかけないでください。カメラを破損するおそれがあります。

DC OUT 12V端子に機器を接続すると、Vマウントバッテリーの消費が早くなります。

DC OUT 12V端子を使用するときは、ACパワーアダプターまたは定格出力10A以上のVマウントバッテリーを使用することをおすすめします。
